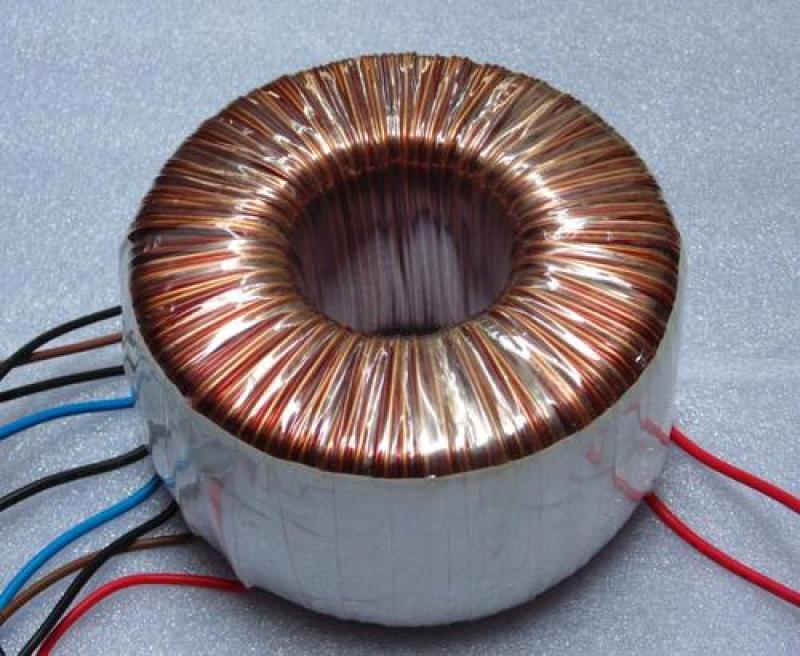

医疗器械电源环形变压器生产厂家 定制加工

医疗器械电源环形变压器生产厂家 定制加工

医疗用网电源环形变压器用于医用电气设备的网电源变压器，应防止其基本绝缘、辅助绝缘和加强绝缘在任何输出绕组短路或过载时过热。

网电源变压器初级绕组和其他绕组、屏蔽及铁芯之间的电气绝缘，假设在组装的设备中按第20章规定已进行电介质强度试验，则不应重复试验。

网电源变压器初级和次级绕组的匝间和层间绝缘的电解质强度，应在潮湿处理（见4.10）后，通过下列实验：

——任一绕组的额定电压不超过500V的变压器，用其绕组额定电压的5倍或其绕组额定电压范围上限的5倍、而频率不低于额定频率5倍的电压加在绕组的二端。

——任一绕组的额定电压超过500V的变压器，用其绕组额定电压的两倍或其绕组额定电压范围上限的两倍、而频率不低于额定频率两倍的电压加在绕组的二端。

然而，在上述两种情况下，如果该绕组的额定电压被认为是基准电压U时，变压器任何绕组的匝间和层间绝缘的应力，应使得有最高额定电压的绕组上出现的电压，不超过20.3表5中对基本绝缘规定的电压。

为此，初级绕组上的试验电压应相应减低。试验频率可采用让铁芯中产生约为正常使用时所有的磁感应值的频率。

对网电源部分相反极性之间的绝缘（见20.1A-f），若轮流短接其中一个爬电距离和电气间隙，不会造成安全方面危险时，则可不要求最小的爬电距离和电气间隙。

保护装置动作不应认为是安全方面危险。

——任何宽度不足1mm的槽或空气隙的爬电距离，应只考虑其宽度（见图39~图47）。

带电部分之间所要求的电气间隙，不应用于恒温器、热断路器、过电流释放器、微动开关等的开关触点之间的空气隙，或电气间隙随触点移动而变化且标称值已被证明这些装置的载流部件之间的空气隙是足够的。

——在估算爬电距离和电气间隙时，金属外壳或罩盖里的绝缘衬垫的作用应考虑在内。

——如因相对定位而使有关部件保持刚性，并通过模制件得到定位，或在设计上使间隙不可能因有关部件的变形和移动而缩小时，才可仅有电气间隙作为带电部分之间的、应用部分和未保护接地的可触及部分之间的隔离。

如果有关部件发生有限移动是正常的或是可能的话，则在计算最小间隙时应考虑这一点。

c) 无通用要求

爬电距离和电气间隙的测量

通过参照图39~图47的规则进行测量来检验是否符合要求。

对具有设备电源输入插口的设备，用一个合适的连接器插入进行测量，环形变压器对配有电源软电线的其他设备，要接上所规定的最大截面积的电源导线进行测量，还要不接导线进行测量，活动部件置于最不利的位置，螺母和非圆头螺钉拧紧到不利的位置。
