高频变压器的绕线方式

高频变压器的绕线方式

(1)材料确认

1)变压器骨架(BOBBIN)规格的确认。

2)不用的引脚剪去时,应在未绕线前先剪掉,以防绕完线后再剪除时会刮伤线或剪错脚,而且可以避免绕线时缠错脚位。

3)确认骨架完整,不得有破损和裂缝。

4)将骨架正确插入治具,一般特殊标记为引脚1(PIN 1),如果图面无注明,则引脚1朝机器。

5)须包醋酸布的先依工程图要求包好,紧靠骨架的两侧,再在指定的引脚上先缠线(或先钩线)后开始绕线,原则上绕线应在指定的范围内绕线。

(2)绕线方式

1)绕线方式

根据变压器要求不同,绕线的方式大致可分为以下几种:

①一层密绕:布线只占一层,紧密的线与线间没有空隙,整齐的绕线如图3a所示。

②均等绕:在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收,如图3b所示。


图3 绕线方式

③多层密绕:在一个绕组一层无法绕完,必须绕至第二层或二层以上,此绕法分为三种情况:

a)任意绕:在一定程度上整齐排列,达到最上层时,布线已零乱,呈凹凸不平状况,这是绕线中最粗略的绕线方法。

b)整列密绕:几乎所有的布线都整齐排列,但有若干的布线零乱(约占全体30%,圈数少的约占5%REF)。

c)完全整列密绕:绕线至最上层也不零乱,绕线很整齐的排列,这是绕线中最难的绕线方法。

④定位绕线:布线指定在固定的位置,一般分五种情况,如图4所示。


图4 定位绕线

⑤并绕:两根以上的线同时平行的绕同一组线,各自平行的绕,不可交叉,此绕法大致可分为四种情况,如图5所示。


图5 并绕方式

2)引线要领:

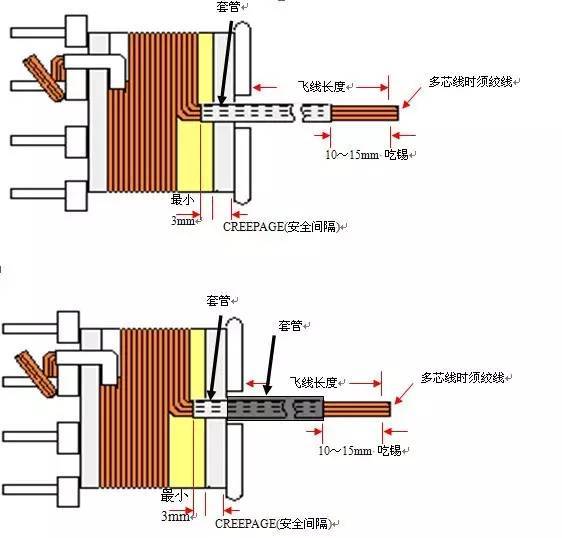

飞线引线的长度按工程图要求控制,如需绞线,长度须多预留10%。套管须深入挡墙3mm以上,如图6所示。


图6 飞线和引线示意图

3)注意事项:

①当起绕(START)和结束(FINISH)出入线在骨架的同一侧时,结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。

②出入线于使用,骨架的凹槽出线时,原则上以一线一凹槽方式出线,若同一引脚有多组可使用同一凹槽或相邻的凹槽出线,唯在焊锡及装套管时要注意避免短路。

③绕线时需均匀整齐绕满骨架的绕线区为原则,除工程图面上有特别规定绕法时,则以图面为准。

④变压器中有加铁氟龙套且有折回线时,其出入线所加之铁氟龙套管须与 骨架的凹槽口齐平(或至少达2/3高),并自骨架的凹槽出线以防止因套管过长造成拉力将线扯断。但若为L形引脚水平方向缠线,则套管应与 骨架边齐平(或至少2/3长),如图7所示。


图7 套管的长度示意图

⑤变压器中须加醋酸布作为档墙胶带时,其档墙胶带必须紧靠模型两边。为避免线包过胖及影响漏感过高,故要求2TS以上之醋酸布重叠不可超过5mm,包一圈之醋酸布只须包0.9T,留缺口以利于凡立水良好的渗入底层。醋酸布宽度择用与变压器安规要求有关,VED绕法ACT宽度3.2mm包两边且须加套管。绕法:PIN端6mm/4.8mm/4.4mm/4mm;TOP端3mm/2.4mm/2.2mm/2mm 时不须套管。绕线时铜线不可上档墙,若有套管,套管必须伸入档墙3mm以上。
